鈮酸鋰LN

　　鈮酸鋰（LiNbO3，簡稱LN）晶體是無色或帶淡黃色的透明晶體。LN晶體集電光、聲光、光彈非線性、光折變等多種效應于一身，是應用于光電子行業各個領域的最基本、最重要的功能材料，被譽為“光學硅”。隨著科學技術的發展，LN系列晶體廣泛用于激光通信、光信息處理、光集成電路襯底、圖像存儲、激光器的倍頻和自倍頻、光參量振蕩等。

　　用途：聲表面波濾波器、隔離器、窄帶濾波器、傳感器、光子可調諧濾波器、聲光器件、光陀螺儀、光波導、光開關、光調制方向耦合器、光通信調制器、干涉儀回轉器、高速長途通信器件和倍頻器件等。

　　光學級鈮酸鋰晶體基本特性：

　　1、晶體結構：三方晶系

　　2、空間群：Ｃ３６（R3C）

　　3、熔點：1260℃

　　4、莫氏硬度：～4.8

　　5、密度：4.46g/cm3

　　6、熱膨脹系數：16.7（∥a）　2（∥a）

　　7、透光波段：370～5000nm

　　8、折射率：（633nm）n0=2.286   ne=2.200

　　9、折射率梯度：（633nm）≤5×10-5

　　10、光透過率：（633nm）≥68%

　　11、晶向：X±0.1°

　　12、規格：Φ2-4〞×40～80mm

　　創新點：通過生長設備的改造，自創模擬晶體生長系統（CSCGS），可以按需求設計晶體形狀，由微電腦芯片根據晶體生長狀態，經過對精密傳感器信號的處理，控制晶體形態變化。自主設計了一套梯度復合的溫度場結構（GCT），使晶體中、熔體中以及固液界面上溫度梯度達到生長光學晶體的優良狀態，極大的改善了LN晶體的光學均勻性。

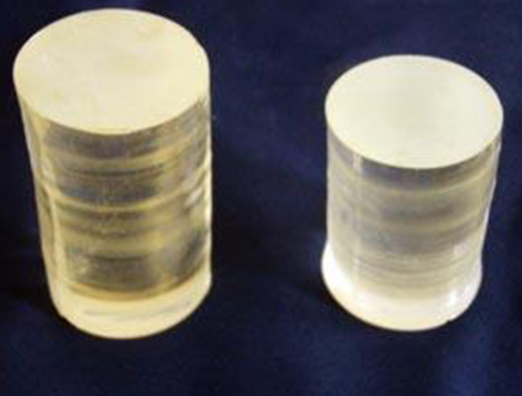

光學級鈮酸鋰晶棒

LN調Q開關

LN晶片
